[場所]近畿日本鉄道 橿原神宮前駅
日本の私鉄・公営鉄道には、京王電鉄や東京都交通局など異なるゲージの鉄道路線を保有・運営している鉄道会社が数社存在している。この中にはJR新幹線や箱根登山鉄道のように異ゲージ路線が重なる区間で3線軌条になっている路線もある。しかし、これらの鉄道は1社を除いて各ゲージごとに検車区などを有しているため、検査のため駅などで台車振替をしてまで、異ゲージ路線へ乗り入れる必要がない。
さて、上記「1社」とは近畿日本鉄道(以後「近鉄」と表記)のことで、他の異ゲージを保有・運営している鉄道会社とは異なり、狭軌1,067mmゲージの電車が検車のため、台車を振替て回送列車として標準軌区間へと乗り入れてくる。
現在の近鉄の狭軌線は南大阪線系統のみだが、この系統で運行している電車の全般検査と重要部検査は標準軌線系統の五位堂検修車庫にて行っている。このため、接点駅である橿原神宮前駅は標準軌と狭軌が混在する駅配線になっており台車振替場には4線軌条がある。

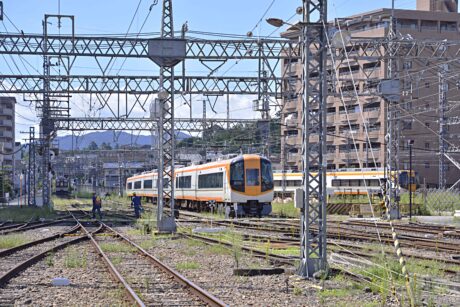

橿原神宮前駅0番線と東改札の間にある踏切からの吉野方の眺め。左彼方に見える電車は狭軌線6400系列。中の引き上げ線に停まる電車は標準軌22600系Ace。右の電車は狭軌引き上げ線に停まる16400系。左の狭軌線と右の狭軌線の線路は6400系列電車がいるあたりでY字につながっている。■実はもぉひとつ4線軌条がある元近鉄の台車振替場
かつて近鉄には南大阪線系統以外にも狭軌線がかなり存在していた(762mmゲージは本記事の主旨から外れるのでココでは考えないことにする)。このうち養老線の電車は塩浜検修車庫で全般検査などを行なっていたが、その名残で、養老鉄道になった現在でも狭軌線である同社の電車は東方信号場にて台車振替をして標準軌区間の東方信号場↔︎塩浜検修車庫間をモト90形に挟まれて回送されている。

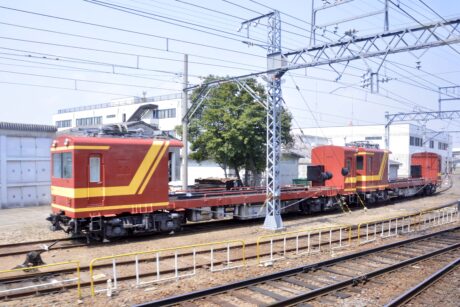

桑名駅を東方信号場方から塩浜へ向けて通過するモト90形94＋モワ24系はかるくんTFクワ25＋モト90形96。モト90形に載っている台車は狭軌用。
モト90形94とモト90形96は普段は塩浜にいる。養老鉄道の東方信号場での台車振替は、作業建屋内において車体をクレーンより吊り上げて台車を交換する方式になっている。ただし、同信号場は桑名駅の大垣方0.7kmの距離にあるので、駅の間近にはなく、桑名駅からじっくり眺められる場所にはないため、本記事のメインにはなれなかった(笑)。
プラットホームの横に台車振替作業建屋がある橿原神宮前駅
橿原神宮前駅は標準軌の橿原線を狭軌の南大阪線系統がY字の線路配置で挟むスタイルになっている。
まずはそんな構内配線を見ていこう。
南大阪線4・5番線ホームから吉野(南)方の眺め。いわゆる狭軌線側。引き上げ線に停まっている電車は16400系ACE。

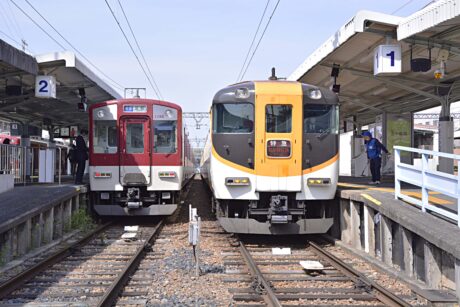

1番線と2番線の間の踏切からの大和西大寺(北)方の眺め。電車は左2番線が1031系、右1番線が12400系サニーカー。

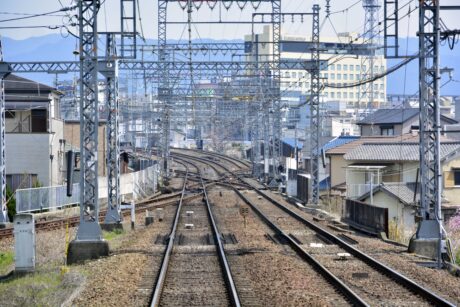

上の地点からの反対向きの眺め。標準軌線は引き上げ線の先で途切れている。電車はともに狭軌線ので、左16000系、右16400系ACE。
上写真の16000系がいるあたりからの大阪阿部野橋方(北向き)前面展望。左が南大阪線側、直進が台車振替作業建屋側。電車は左が狭軌引き上げ線に停まる16400系ACE。右は標準軌2番線に停まる8000系。

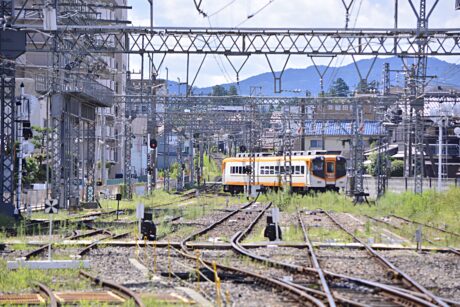

0番線・1番線ホーム南端あたりからの吉野方(南向き)の眺め。電車は狭軌線を走る16000系。上写真の左2線が狭軌だが、このうち一番左の線が台車振替場へと続く線路になる。
ところで橿原神宮前駅がナゼこのような配線になったのか、コレは話が長くなるので省略(汗)。詳しく知りたい方は「橿原神宮前駅」＋「大阪電気軌道(大軌)」「吉野鉄道」「大阪鉄道」などで検索をお願いする。
■台車振替場周りを眺めていこう
台車振替場の作業建屋は橿原神宮駅構内の東側の、まさに0番線プラットホーム脇と言える位置に建っている。ではいよいよ4線軌条があるその台車振替場を、南側(吉野方)から見ていこう。

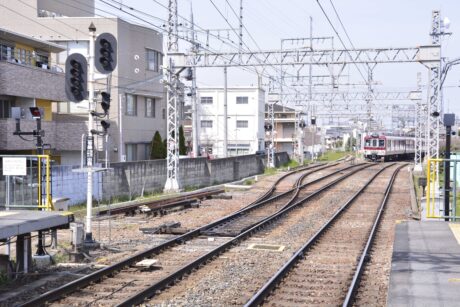

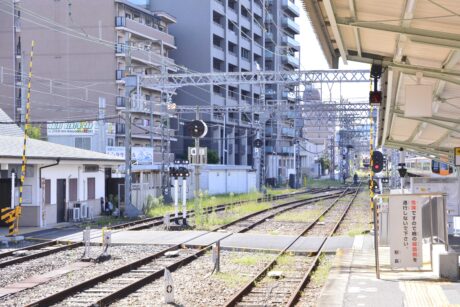

0番線ホームからの吉野方(南向き)の眺め。0番線は狭軌が敷設されている。

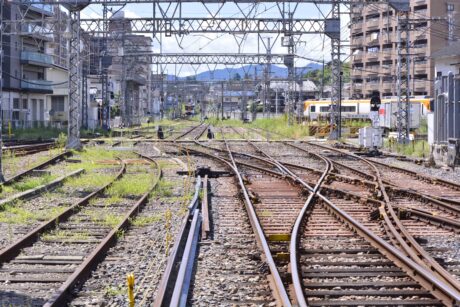

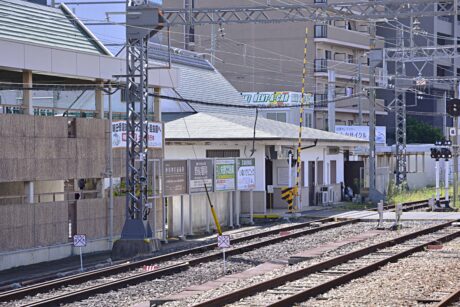

上の場所からチョット左に目を向けると4線軌条が始まる地点がある。
4線軌条が始まる地点を逆(北向き)に眺めたトコロ。0kmポストは吉野線のモノ。

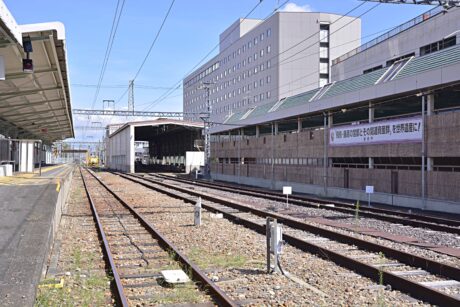

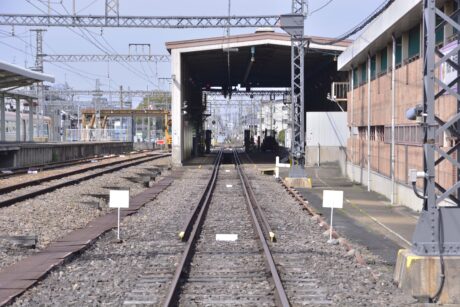

0番線と東改札の間にある踏切から北向きに眺めた4線軌条が始まる部分と台車振替作業建屋。

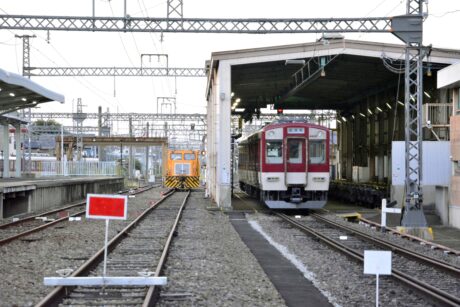

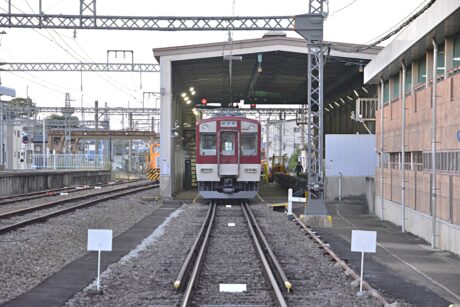

車振替作業建屋に狭軌線の車輛が入ったトコロ。電車は6419系。

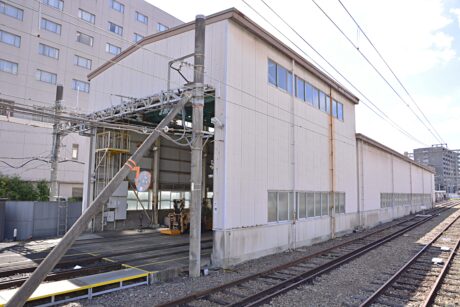

台車振替作業建屋の大和西大寺(北)側。屋根が高くなっているのはパンタグラフとの通電(?)検査をする装置が入っているため。

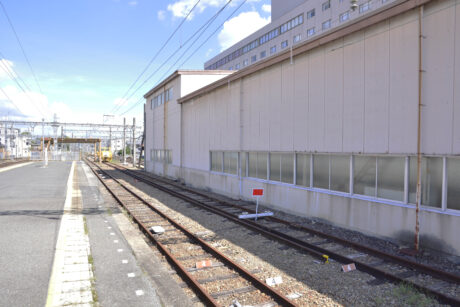

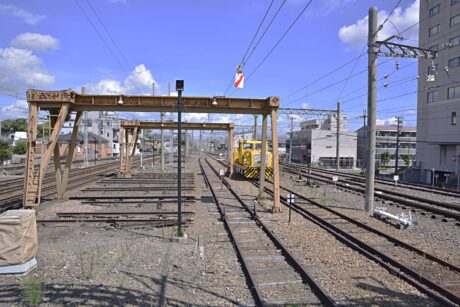

右から2番目の線路の立て札が立っている地点で狭軌が途切れている。ちなみに保線機械用の線路は3線軌条になっている。

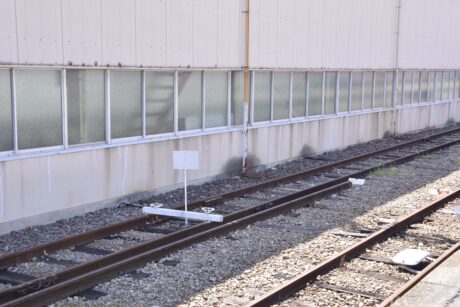

上写真の3線軌条は作業建屋脇で途切れ狭軌になる。
上の3線軌条が狭軌線のみになる地点を逆向きに眺めたトコロ。

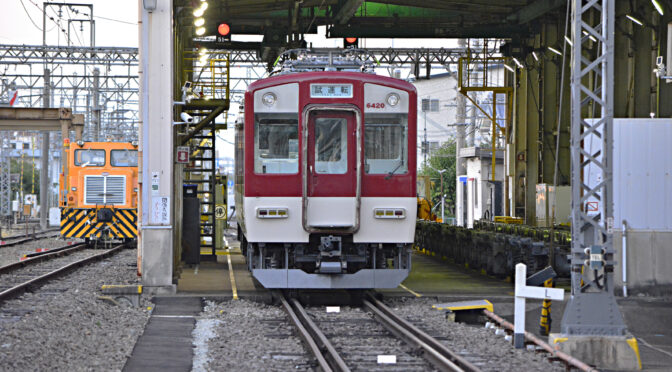

建屋内の右の線路は台車を置く用に使用されている。電車は6419系。橿原神宮前駅の作業建屋は屋根がそれほど高くなく、どのように台車を振替ているのか、方式が気になるトコロだろう。ココでの台車振替は、車体をジャッキに固定し、台車部分のレールが下降して台車を抜き取り、そのまま隣線部分へトラバースさせ、そこで上昇してその隣線へ手押しで移動する方式を取っている。なので、屋根はこの高さで十分なのだ。
橿原線↔︎大阪線間のルート
標準軌台車に履き替えた南大阪線系統の電車はモトに挟まれて橿原神宮前→五位堂検修車庫間を、全般検査などを完了した電車はその逆の五位堂検修車庫→橿原神宮前間を回送されるわけだが、このルートが気になっている人も居るのではないだろうか? 近鉄に詳しい方にはイマさらネタだとは思うが、ココで紹介しておこう。

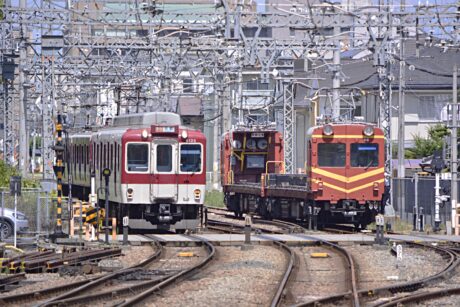

橿原神宮前駅北方の標準軌区間に停まるモト90形97＋モト90形98。左の電車は標準軌の8000系。近鉄の橿原線と大阪線は大和西大寺から奈良線を経由すれば鶴橋-今里間渡り線でつながっていることと、橿原線新ノ口-大阪線大和八木間に特急用の連絡線があることは当サイトの読者ならご存知だろう。
まぁ鶴橋-西大寺回りはありえないが、特急用連絡線ルートでも効率が良くない。では回送列車はドコを通っていくのか?
大阪線大和八木駅西方の分岐器を上本町側から東向きに前面展望で眺めたトコロ。左より合流してくる線路が橿原線新ノ口からの特急用連絡線。実は大阪線大和八木駅西側構内と橿原線八木西口は連絡線でつながっていて、この線路を使用して橿原神宮前-五位堂を結んでいる。
では、そんな連絡線を眺めていこう。
■八木西口駅側
八木西口駅側の連絡線との接続部分は駅北側にある。

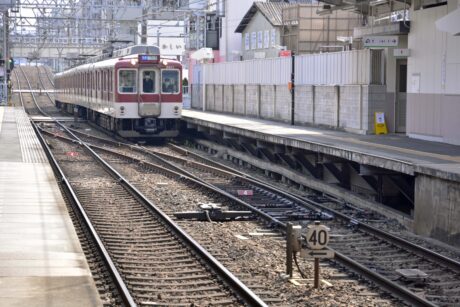

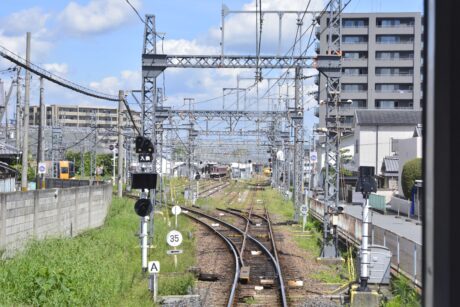

八木西口駅2番線からの大和西大寺方(北向き)の眺めで、左に分岐しているのが大阪線との連絡線。電車は8600系。
八木西口駅2番線の上写真と同じ位置からの橿原神宮前方(南向き)の眺めで、プラットホームがある部分に片渡り線がある。電車は8600系。注目点としてはプラットホームがある部分に片渡り線があるトコロだろうか。ホームに切り欠きなどがないので、当たらないのか気になってしまう。
■大和八木駅側
大和八木駅駅西側構内の接続部分は、新ノ口-大和八木間の特急連絡線と分岐器を兼ねている。

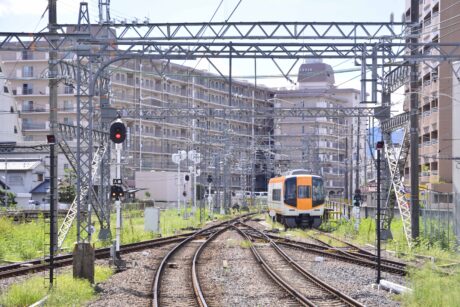

大和八木駅3番線・4番線ホーム西端(上本町寄り)からの上本町方の眺め。左の4番線のさらに左にある線路が連絡線。電車は21000系使用の上り特急アーバンライナーplus。

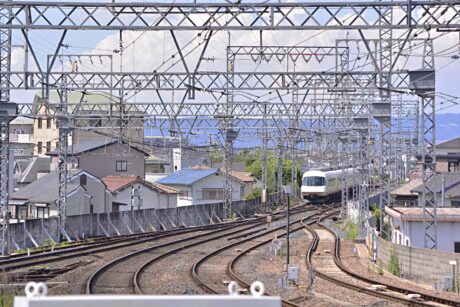

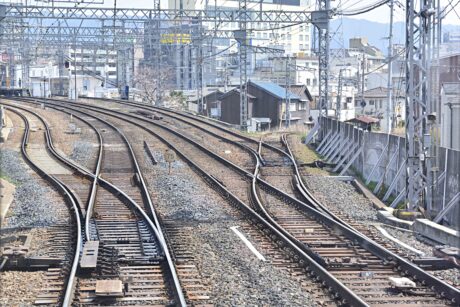

大阪線大和八木駅西方の分岐器で4枚上の写真の連続撮影。右に分岐して右カーブを描いているのが連絡線。余談になるが、八木西口駅は大和八木駅の同一構内扱いとなっている。したがって、大和八木駅西側-八木西口を結んでいる連絡線は大和八木駅の単なる構内の線路ということになる。
