近鉄タイプ剛体架線⇔カテナリ架線切替部分が間近に見れる駅

鉄道が主役の旅スタイルを応援する見どころ案内

[場所]近畿日本鉄道大阪線 西青山駅

剛体架線とは、一般的にはトンネルなどの天井に支持碍子を介して取り付けたアルミ合金製T形材の下にイヤー・イヤーボルトでトロリー線を固定した架線のことで、地下鉄などに多く見られる。なので、地下鉄を多く利用する人の剛体架線のイメージはそのようなモノだろう。
ところで近鉄線にもトンネルや地下区間があるが、この一部区間では剛体架線が採用されている。ただ近鉄の場合はその中に独特の剛体架線が張られた所がある。

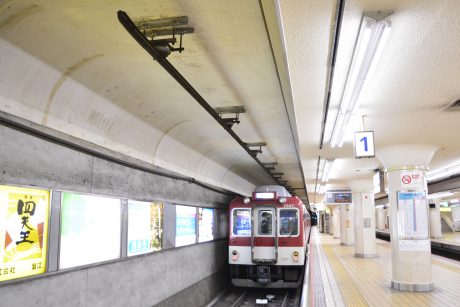

一般的な剛体架線の例として、近鉄名古屋駅の地下ホームのモノを紹介しよう。同じ近鉄でもココには、大阪側の地下区間と異なり、コレが採用されていて、アルミ合金T形材を天井へ支持碍子を介して取り付けてられているのが解る。プラットホーム頭端部からの眺めなので、剛体架線の終端部には張力調整装置がいらないのも見てとれる。車輛は2430系2447F。
近鉄独特の剛体架線とは、一見シンプルカテナリorコンパウンドカテナリに見えるが、ハンガーには剛体が吊るされていて、そこにトロリー線を取り付けているというタイプで、「吊架鋼体シンプルカテナリ」「吊架剛体コンパウンドカテナリ」と呼ばれており、コレが張られているのは、1970年3月15日開通の難波線が前者と、1975年11月23日完成の大阪線新青山トンネルおよび前後の伊賀上津-伊勢石橋にあるトンネル内が後者になる。
メリットとしては、一般的な剛体架線では列車速度は90km/hに制限されるが、吊架剛体コンパウンドカテナリでは130km/hに制限速度を引き上げられる。

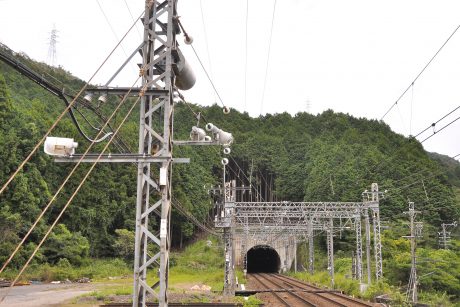

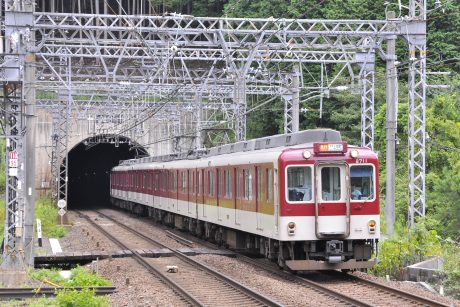

新青山トンネルから顔を出す2610系2711など4連。伊賀上津-伊勢石橋 間のトンネルでは坑門付近に吊架剛体コンパウンドカテナリ架線(以後写真説明では 剛体架線 に略)⇔カテナリ架線切替部分が設けられている。ちなみにタイトル写真は21000系アーバンライナーplus 大阪難波 行。
さてそれならば、両方式が混在する路線で、地上線のカテナリ架線とトンネル内や地下線の吊架剛体カテナリ架線が切り替わる地点はどんな構造になっているのか。気になっている人も多いのではないだろうか。実はカテナリ架線⇔吊架剛体カテナリ架線の切替部分を駅プラットホームから間近に見られる駅が大阪線に一つある。
とはいえ、タイトルと上の写真や本文から、それが西青山駅なのはバレバレであるが(笑)。
そこで、切り替え地点はどんなスタイルなのかが気になったので、それを確かめるべく西青山駅プラットホーム東側端を訪ねてみた。
では1番線ホームから眺めていこう。

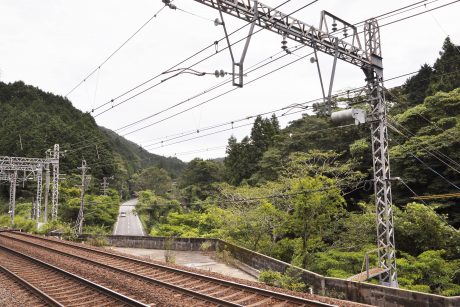

剛体架線⇔カテナリ架線切替部分のアップ。剛体架線とカテナリ架線が案外離れて並べられているのが解る。

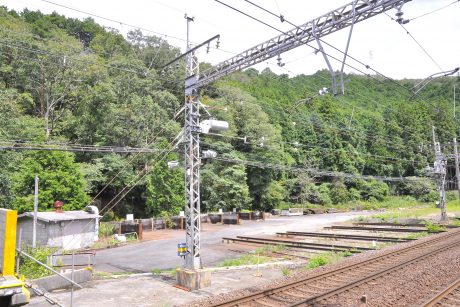

上り線側の架線柱に取り付けられている筒状のモノは剛体架線の張力調整装置で、バネ式を採用している。
カテナリ架線⇔剛体架線切替部分は、架線柱がたくさん立っているのが特徴。

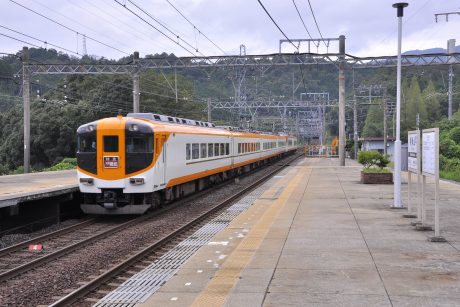

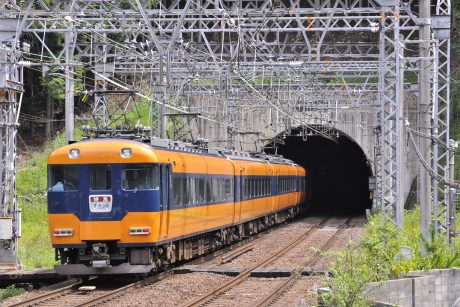

新青山トンネルの坑門とプラットホーム東側端はこれほど近い。電車は22600系Ace使用の上り特急 上本町 行。

では次は2番線ホームよりの眺め。とはいっても同じ新青山トンネルの方向を線路の対向側から見ているだけではあるが。

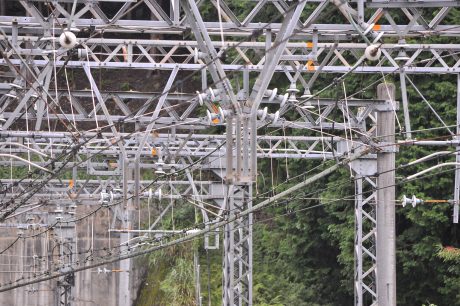

剛体架線⇔カテナリ架線切替部分を通る下り列車をプラットホームから眺めたところ。剛体が弓形にそった形をしているのが見て取れる。電車は12200系新スナックカー使用の下り特急 宇治山田 行。
右の架線柱に付いた張力調整装置は上り線コンパウンドカテナリ架線ので、こちらもバネ式を採用しているのが解る。
下り線の剛体架線の張力調整装置。やはりバネ式。
「ごあんない」の上の方が消されているが、ぜひとも「カテナリ架線⇔剛体架線切替部分が間近に見られる駅」と記していただきたい(笑)。

近鉄タイプの吊架剛体カテナリ架線が張られたトンネルはまだまだある

吊架剛体コンパウンドカテナリ架線が張られた場所というと本記事で紹介の 新青山トンネル がクローズアップされがちだが、まだ他にもある。とはいえ 新青山トンネル を含む同じ 伊賀上津-伊勢石橋 間に限られるが、吊架剛体シンプルカテナリ架線にまで範囲を広げれば、難波線の地下区間が同タイプの架線が張られた区間に含まれる。
それらの切替部分は駅から間近では眺められないが、電車前後のかぶりつき位置から眺められる(カーテンが開いていればだが)ので、まあ前面展望ができる特急電車とかに乗ってこの辺を通る機会があったならば、吊架剛体コンパウンドカテナリ架線のことを気に留めておくのも一つの楽しみかも知れない。

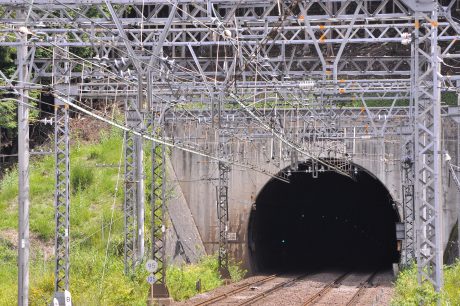

東青山駅から遠望した 新青山トンネル 東側の坑門で、この手前にカテナリ架線⇔剛体架線切替部分がある。電車は12400系列サニーカー+22600系ACE使用の上り特急 大阪難波 行。
ちなみに、一般的な剛体架線⇔シンプルカテナリ架線切替部分を2019年10月11日アップ「カテナリ架線⇔剛体架線切替部分が間近に見られる駅」で東葉高速鉄道線 船橋日大前駅の記事で紹介しているのと、新青山トンネルの西青山で撮影した「カテナリ架線⇔吊架剛体カテナリ架線の切替部分通過」動画を1シーン(約15秒)アップしてあるので、合わせて見ていただけるとありがたい。

筆者補足:吊架剛体コンパウンドカテナリ架線⇔コンパウンドカテナリ架線切替部分が近鉄大阪線にまだあることが判明いたしましたので、補足記事を2020年4月14日にアップいたしました。
